序章：我觉得自己行了
事情是这样的。我，一个玩别人板子玩出瘾的人，某天宣布：我要画板。我自己的第一块 PCB。
胆子是 AI 给的。EDA 用嘉立创，图却大半是 Claude 画的——它通过接口直接操作 EDA，连 USB 电路、对孔位，自己动手。我坐在旁边拍板：可以。不行。重来。
……这能叫画板吗？这分明是点菜。

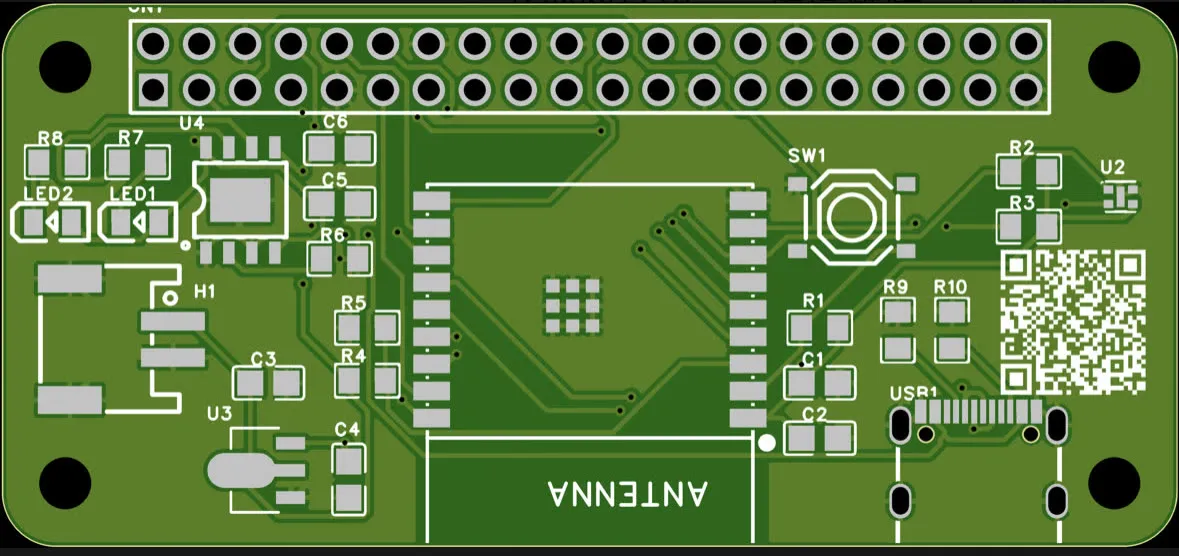

但菜是我点的：ESP32-C3 做主控，外形抄树莓派 Zero——65×30mm、四个 M2.5 孔、40P 排针全按 Pi 的标准来，这样 Pi 的外壳能套、墨水屏 HAT 能直接插。用途也想好了，低功耗温度计，顺便当开发板。
图纸其实还大改过一回。第一版用的全是小封装，画完我盯着那堆 0402 越看越心虚：这玩意，我这双手，真焊得上吗？换封装这活恰好是接口做不了的，Claude 列好料号清单，我对着原理图一颗颗手动换成 0805——中途还把两颗 CC 电阻换错了值，被它检查时抓了回来。亲手干的唯一一道画板工序，干出了返工。所以这是第一块板，但不是第一次立创商城下单。第一版的元件早就买好了，到货的时候，图纸已经换了。
下单打样。嘉立创的样板活动厚道得吓人：五片，免费，还送 48 小时加急——膨胀的成本比想象中低多了。

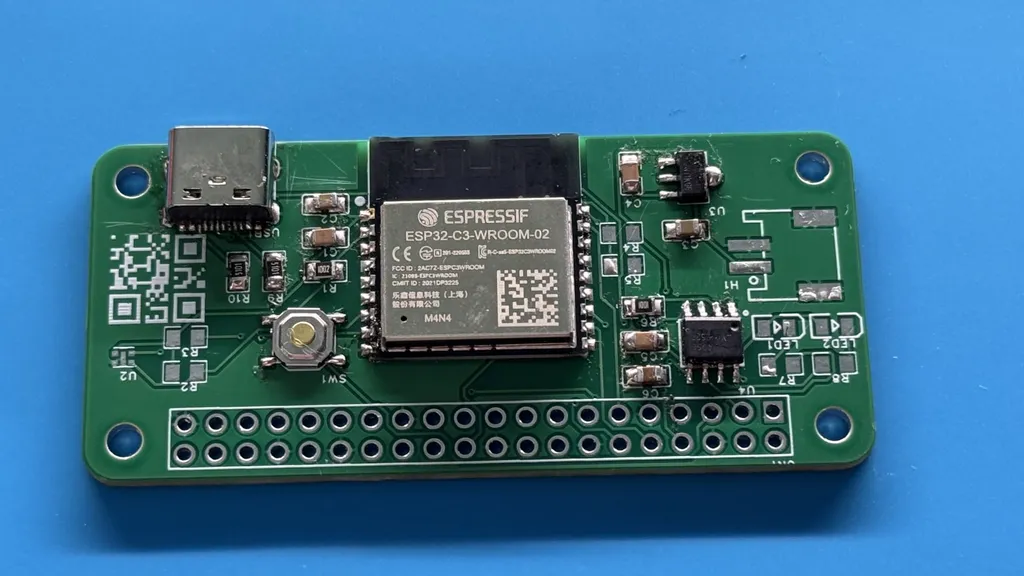

几天后真空包装到手。绿油白丝印，孔位整齐，边缘利落，怎么看都是个正经产品。焊上元件，插电脑。
按剧本，接下来应该是：设备管理器蹦出一个新串口，无事发生。
实际上是——
无限重启。
天呐。
第一块板会不顺，心里不是没预期。但我押的是焊接——毕竟为了这双手，连图纸都重画过一遍。结果焊了半天，倒在一个跟焊接毫无关系的地方，可太让人丧气了。
序章，完。
第一话：凶手就是你了，LDO
症状很有节目效果：Windows 的设备提示音，一声接一声，没完没了。
叮咚。叮咚。叮咚。
跟心跳似的，不太健康的那种。
第一个嫌疑人还不是 LDO。当时板上没接电池，充电芯片就是唯一的电源，而它的电流设置电阻卡着供电上限：原配 10k，只放行 120mA——ESP32 上电加 USB 枚举要一两百毫安，确实可疑。Claude 的方案给得很干脆：
「直接上 1k，一步到位最省心。」
顺嘴还补了一句：以后用电池的时候，记得换回去。
我照做了。还是响。
至于那句「记得换回去」——请记住它，这是伏笔。

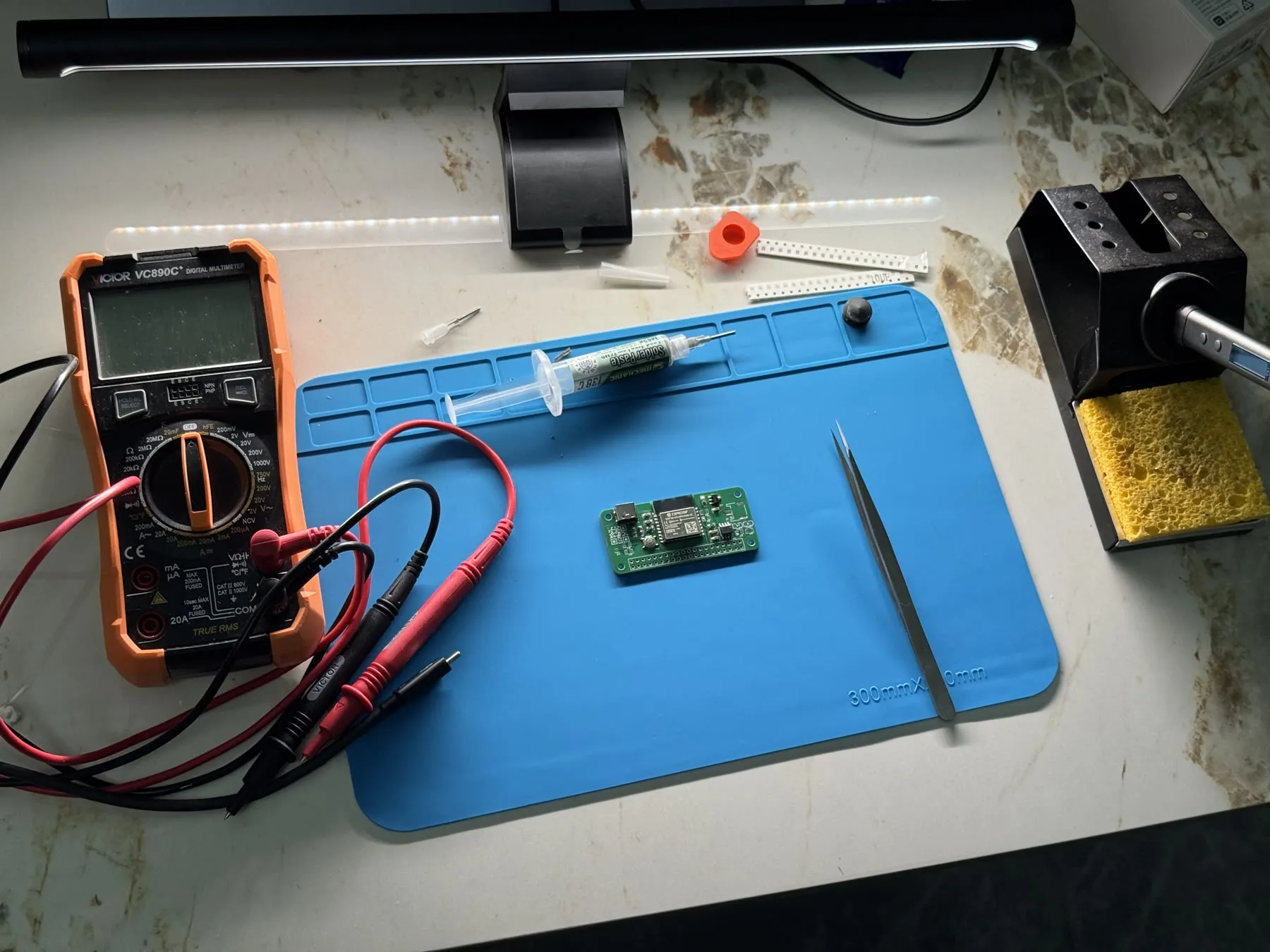

「别再盲猜了，」它说，「量电压。」万用表打直流档，沿着电源链从头量到尾，三个数报回去：
VBUS，4.9V，正常。BAT+，3.8V，正常。3V3——只有 3.1V。
输入 3.8，输出 3.1，规格线之下。链条断在哪一级，一目了然：U3，LDO，型号 HT7533。调出档案（数据手册）一看，最大输出 100mA；而受害人 ESP32-C3，开 WiFi 的瞬间峰值 345mA。
100，对 345。
动机（过载）、手法（拉塌电压）、物证（3.1V），全对得上：芯片一拉电流就欠压复位，再来一遍。人赃并获，当场结案。
凶手就是你了，LDO。Claude 还为此道了歉——选型审查是它做的，引脚核了、电容核了，唯独漏了电流。
这个教训后来被写进仓库的第一条军规：选型前必查数据手册，电流、封装、静态电流、压降，一个都不能凭感觉。问我当时为什么没查？当时觉得，3.3V 的 LDO 嘛，能差多少。
能差三倍多。
结案前我多嘴问了一句：会不会是因为芯片是空的、没烧过固件？
「不是空片的原因。这个我可以明确告诉你。」它说，空片的 USB 是固化在 ROM 里的，只会安静地保持连接；会反复断开重连的，只有供电问题。末了还给我列了张对照表。

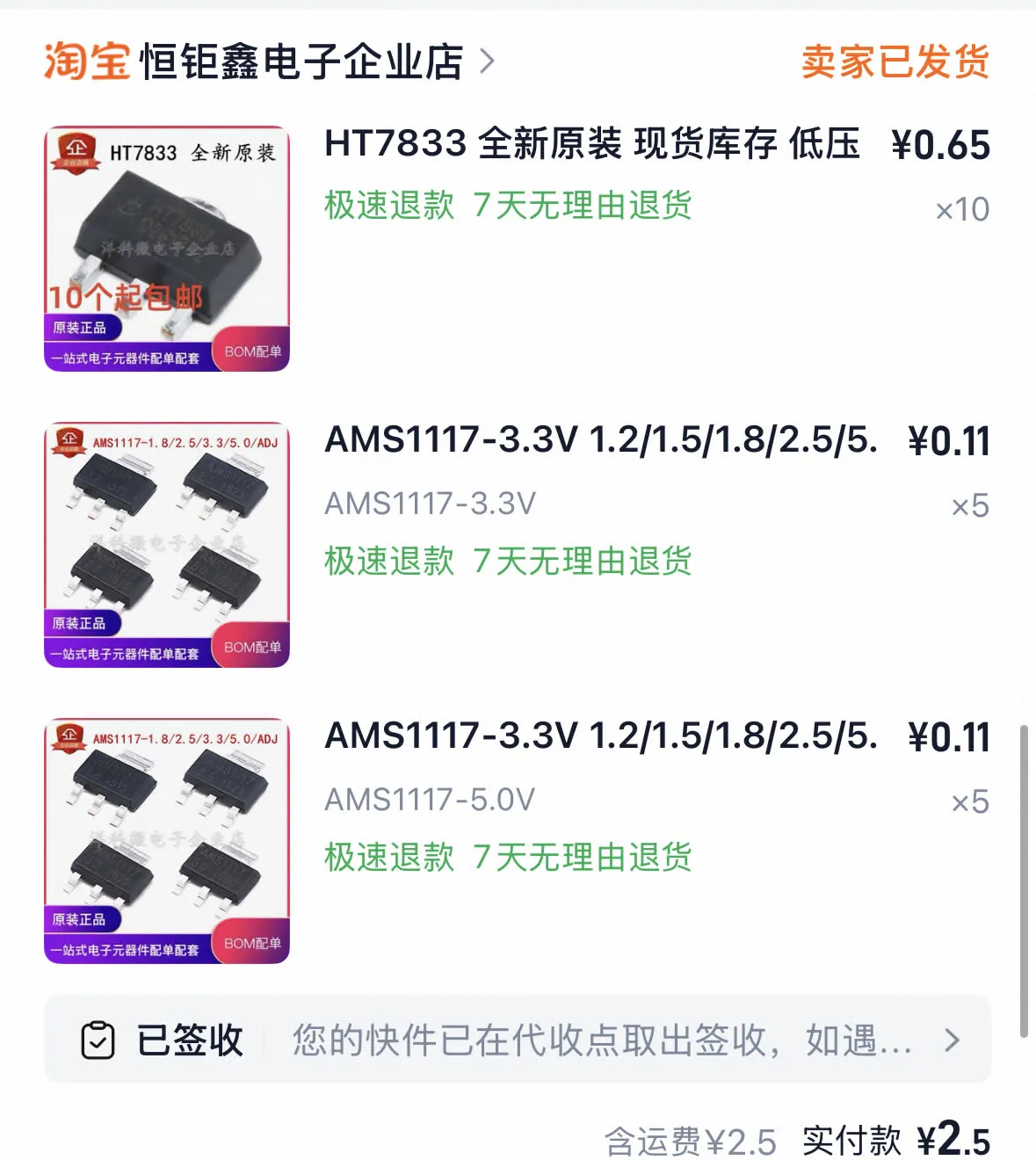

行吧，专业的说了算。淘宝下单 HT7833，同脚位，500mA，一颗六毛五。又抓了两款 AMS1117 凑单——选型的时候总能看见它，觉得早晚用得上。
第二话：病人压根没病

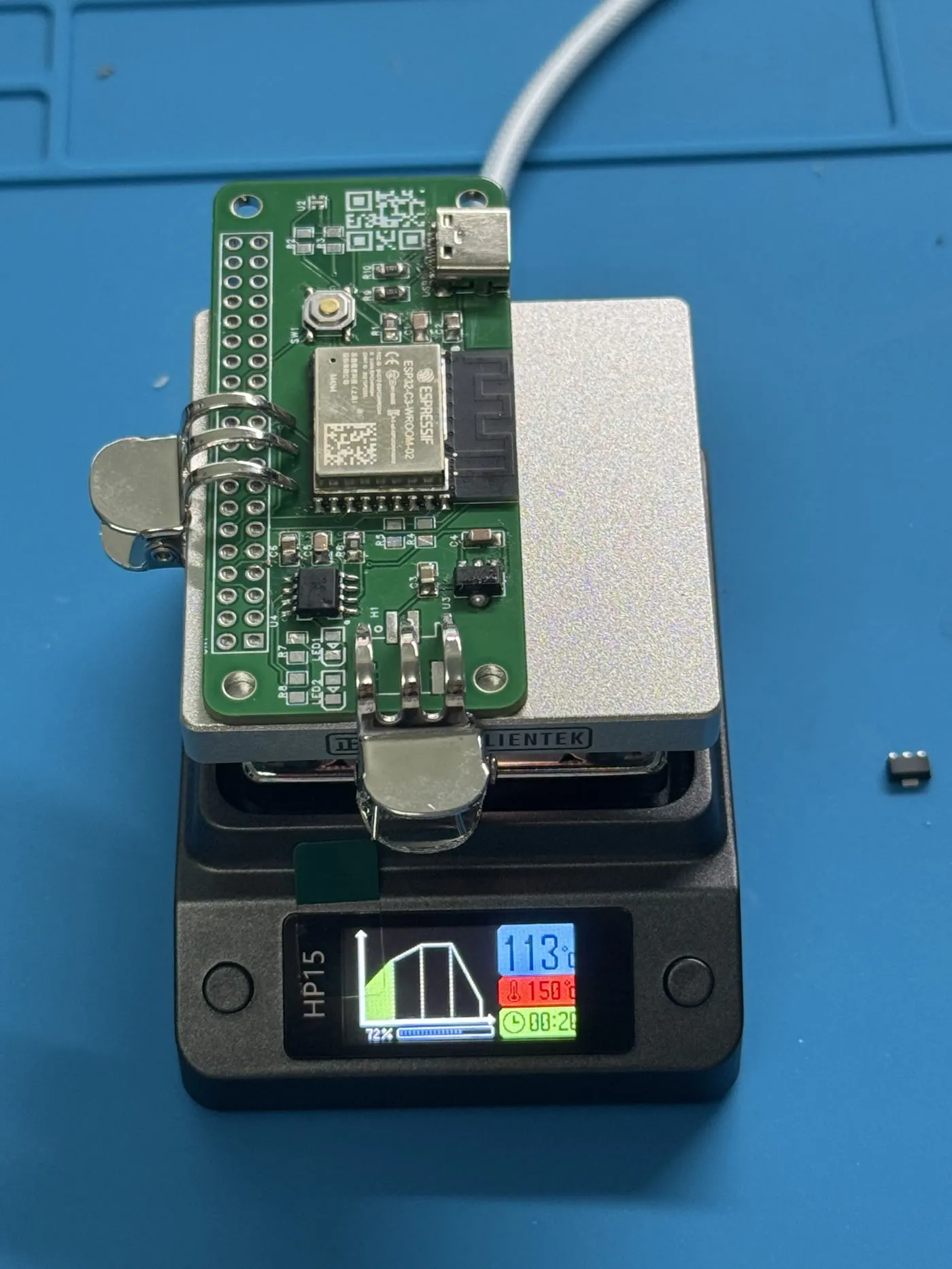

LDO 到货。动手术用的加热台也是同一天进门，有点溢价，但颜值高，犹豫了好久还是买了，我是颜控。
换上，接上电池，万用表搭上去：3.3V，纹丝不动。
好。这次稳了。插电脑。
叮咚。
叮咚。
……为什么。
我心态有点崩。3.3 都正常了还重启，难道真有硬伤？我的第一块 PCB，难道要直接出殡？
Claude 比我冷静：「先别猜，抓串口。」
串口里刷出来的是这个：
rst:0x15 (USB_UART_CHIP_RESET)boot:0xc (SPI_FAST_FLASH_BOOT)invalid header: 0xffffffffinvalid header: 0xffffffff0xffffffff。
flash 是空的。
空的。这块板从出厂到现在，压根没人给它烧过固件。芯片上电找不到程序，ROM 反复重试，USB 跟着反复枚举，电脑就反复叮咚——听起来跟硬件故障一模一样，实际上是一块完全健康的板子在反复喊：给我点活干。
烧了个 hello world 进去，稳了。串口里一秒一行心跳，跑多久都不带歇的。
后劲是几秒钟之后才上来的。第一话那阵叮咚，也是这空片在响：没固件，WiFi 压根没起来过，被我们钉死的「345mA 拉趴电压」从头到尾没发生。
那当时实测的 3.1V 呢？也是真的。弱 LDO 连 ROM 循环加 USB 枚举这点负载都压不太住，轨塌了——但 3.1V 塌归塌，还没塌到芯片活不下去，叮咚一声没落下。也就是说，第一话抓的不是无辜者，是个共犯：罪名成立，主犯另有其人。重启的元凶从头到尾是空片，换 LDO 把轨修稳了，主犯才单独现形。
我和 Claude 两个侦探，手册也算了，电压也量了，证据链看着天衣无缝，就是谁都没想到先抓个串口——问问当事人。
最扎心的是翻旧账翻出来的：第一话结案前我问的那句「会不会是空片」，就是正确答案本身，被它一张对照表、一句「我可以明确告诉你」，自信满满地驳回了。它说空片只会安静连着，不会叮咚。事实是，C3 的空片，就是会叮咚。
幕间：接进 Home Assistant
板子能跑了，下一步自然是接进家里那套。上次云模块的 ESPHome 面板还在服务器上跑着，这块板直接复用。
这台电脑上没装 ESPHome，Claude 刚要装环境，被我喊停——太慢了。它转头当场手搓了一个 WebSocket 客户端去遥控服务器上的面板：配置推过去，编译在服务器上跑，编完把固件拉回来用本地 esptool 烧进板子。首刷过后就全走 OTA 了，线都不用插。
固件内容很简单：板上有一对 1M 电阻分压，接在电池和一个 ADC 脚之间，每分钟读一次，乘二就是电池电压，上报 HA。
然后是一串小毛病。WiFi 的 modem-sleep 在打盹，连接时断时续，关掉；OTA 推固件连推六次全失败，连 ping 保活这种偏方都用上了，最远推到 20%。
最离谱的是 HA 里实体一直「不可用」，查到最后，是 Claude 自己踩的坑。ESP32-C3 的原生 USB，每开一次串口芯片就复位一次；它排障时反复开串口看日志，把「启动失败」计数刷满了十次，板子直接进了 ESPHome 的安全模式，业务全停——传感器压根没在跑，HA 当然摸不着。
——它把病人查进了 ICU。
第三话：这次是真的
OTA 推不动，那就回老路，插 USB 烧。线插回去的瞬间——真正的无限重启，来了。这次串口里是：
E BOD: Brownout detector was triggered欠压。一分钟复位四十六次。WiFi 发射的电流尖峰叠上 LDO 的压差，3.3V 瞬间跌穿欠压线，复位，重连 WiFi，又一个尖峰，又复位。完美的循环，这一次，每个字都是真的。
眼熟吗。云模块那篇翻的也是这个跟头——墨水屏刷新的尖峰把芯片拉欠压。上次是别人的板子，这次是自己画的，坑自己埋的，连解法都是同一个：把 WiFi 发射功率从满档降到 8.5dB。我家路由器就在几米内，信号强度 -30dBm，余量大得很，降功率纯赚。
改完，六十秒零复位。OTA 也顺了，3.5 秒推完一版固件，之前六连败的那个劲儿跟假的一样。
终章：丝印 1001
第二天早上，我看着 HA 里攒了一夜的放电曲线（挺好看），随口跟 Claude 提了句：
「充电电阻应该是 1k 的吧？丝印上写着 1001。」

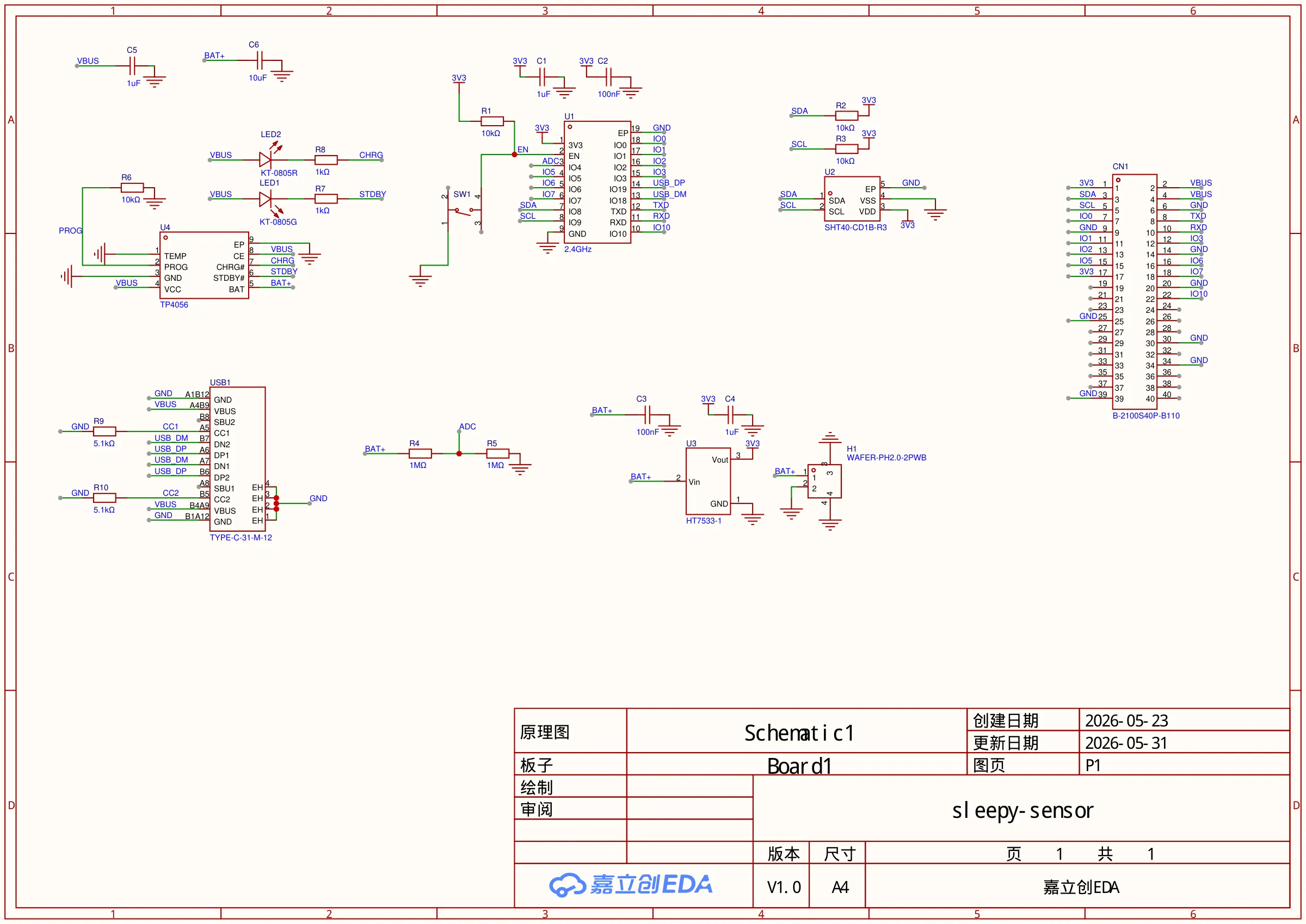

它对着原理图看了一眼，纠正我：
「原图上这颗是 10k，1001 是旁边 LED 的限流电阻。你是不是看错位置了？」
我没看错。
那颗 1k，就是第一话等货那阵换上去的。我让它去翻当时的聊天记录。6 月 7 号，白纸黑字：
「直接上 1k——一步到位最省心。」
出主意的是它。动烙铁的是我。连「记得换回去」的提醒，都是它给的——对，就是那个伏笔。我们俩，一起把它忘了。
它这回绕了一大圈：从原理图查到丝印，从丝印查到聊天记录，最后查到上个会话的自己头上。侦探查到最后，发现凶手是自己。这种展开，推理小说都不敢这么写。

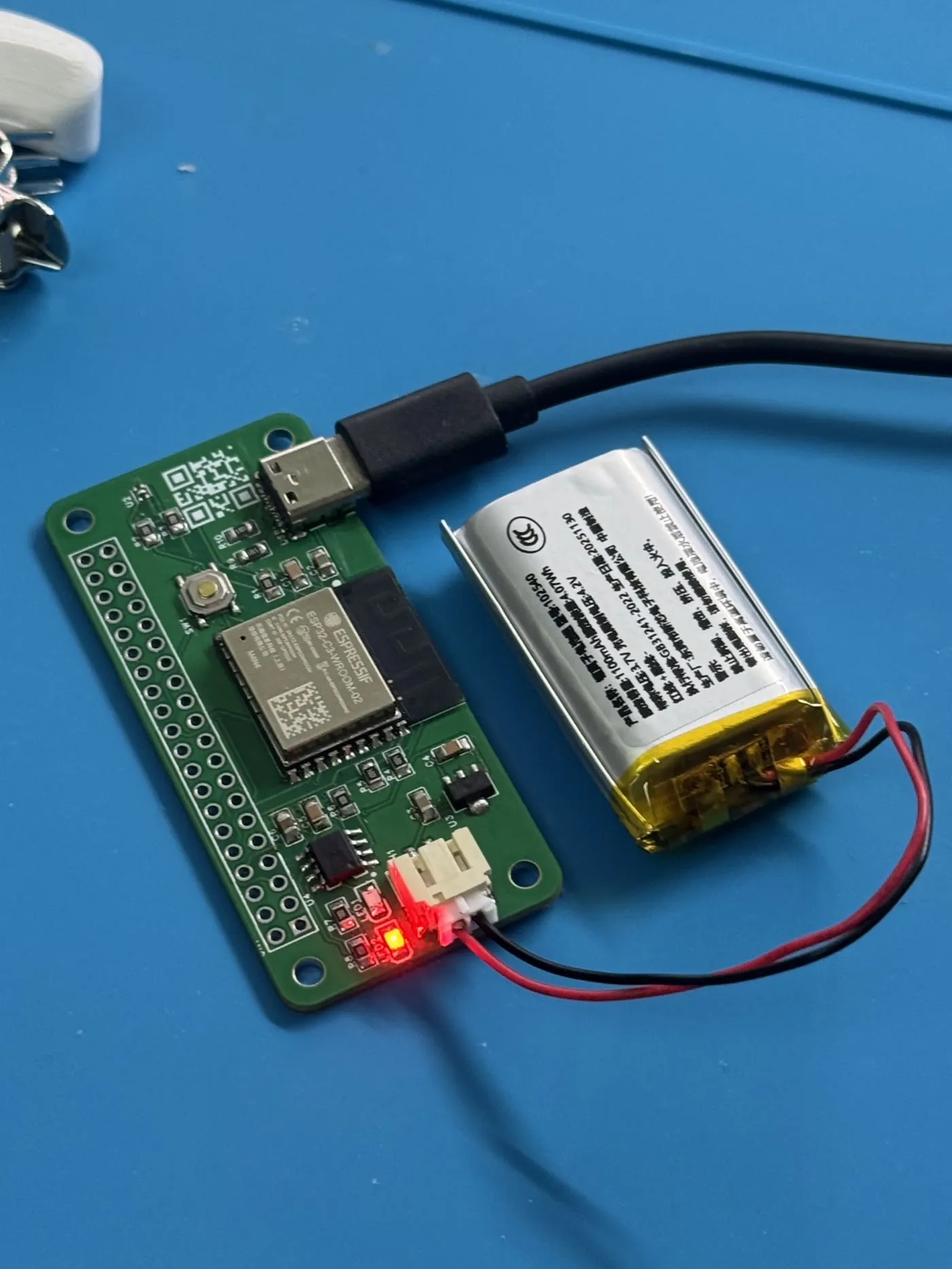

现在电池在板上了。按 1k 算，充电电流 1.2A——超了充电芯片 1A 的上限，也远超电脑 USB 口的供电能力。当时合理的临时措施，忘了回滚，就成了雷。
烙铁是我拿的。但主意是它出的。这锅我不接。
三回重启，掀开三个毛病：选型漏查、固件没烧、尖峰欠压。但只有第三回是真重启——叮咚那两回，从头到尾是空片在响；LDO 当时就被量出轨塌，罪证确凿，可它是共犯不是主犯，真正轮到它引爆，要等到第三回。设计文档里我让 Claude 把这些全记下来了，包括那句「USB 连接断开循环 ≠ 一定是电源问题，先抓串口看复位原因」——这条是拿第一话的错案换的，下一块板子还会用上。
尾声
板子现在插着电摆在桌上，每分钟把电池电压报给 HA。立创加淘宝两轮采购拢共一百四十八块，能焊好几块板。仓库也公开了：hardware-lab，设计文档、原理图、固件配置、踩坑记录都在里面。
v1 算毕业了。它的问题（LDO 压差余量、没有电源路径）不打算修，答案是 v2——充电和供电分开走、电池只补峰值的那种正经设计，选型已经定了，就差画图。
对了。写到这里突然想起一件事，翻出原理图一对——果然：40P 排针压根没排 SPI，MOSI、SCLK、CS 三个脚位全悬空。序章里说好的「墨水屏 HAT 能直接插」，插是插得上，插上去纯属合影。菜是我点的，漏的也是我，点菜的时候光顾着对孔位了。好在设计文档里已经把这页菜单补上，v2 照单上菜。
到时候，就是第二卷了。
第一卷，完。
